Schneidwerkshöhen-Sensor

Funktionsweise der Schneidwerkshöhen-Sensoren bei Mähdreschern

Die Schneidwerkshöhen-Sensoren erfassen die Position des Schneidwerks des Mähdreschers.

• Sie verbessern die Qualität der Erntedaten, indem sie die Aufzeichnung der Ertragsdaten abhängig von der Schneidwerkshöhe starten oder stoppen.
• Außerdem tragen sie dazu bei, eine optimale Schnitthöhe für verschiedene Kulturen beizubehalten und das Schneidwerk vor Beschädigungen bei unebenem Gelände zu schützen.

Zusätzlicher Mehrwert für FieldView-Nutzer:

• Bei der Ertragskartierung desselben Feldes mit mehreren Mähdreschern, von denen einer nicht mit Schneidwerkshöhen-Sensoren ausgestattet ist.
• Bei der Ertragskartierung desselben Feldes mit mehreren Mähdreschern, von denen einer mit Yield Kit, jedoch ohne Schneidwerkshöhen-Sensoren ausgestattet ist.

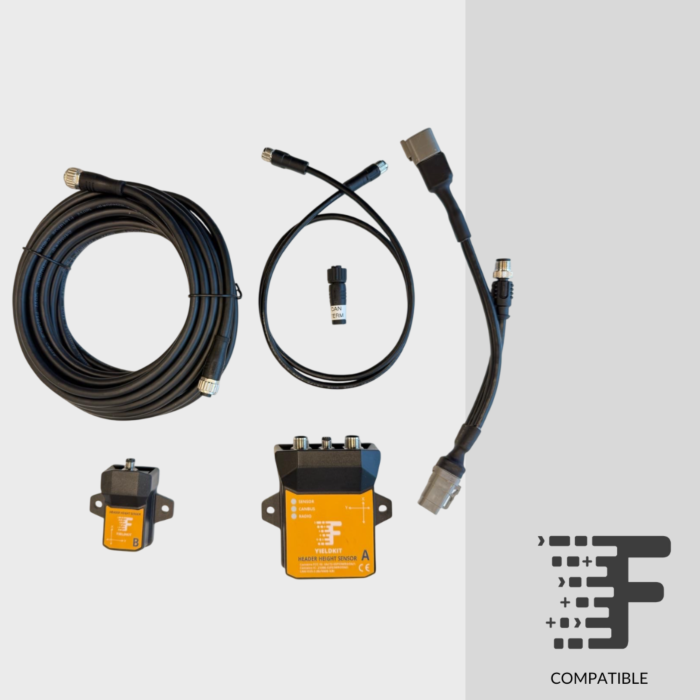

Lieferumfang:

• Sensor A: Hauptsensor
• Sensor B: Distanzsensor
• CANbus M12 Abschlusswiderstand
• CANbus M12 Kabel
• Sensorkabel
• Befestigung
• Y-Verteiler (nur bei der Nachrüstversion)

Funktionsweise:

• Jeder Sensor enthält eine inertiale Messeinheit (IMU), die die Orientierung des Sensors zum Boden bestimmt.
• Sensor A wird an einem festen Punkt des Mähdreschergestells montiert, Sensor B am Einzug.
• Der Schneidwerkshöhen-Sensor muss so montiert werden, dass eine seiner Achsen parallel zur Achse der Vorderachse des Mähdreschers verläuft (gelbe Linie).
• Nach der Kalibrierung wird der relative Winkel zwischen Sensor B und Sensor A zur Bestimmung der Schneidwerkshöhe verwendet. Dadurch funktioniert das System auch zuverlässig, wenn der Mähdrescher steigt, fällt oder an Hängen arbeitet.
