Sensor de altura de cabezal (HHS-7000)

Cómo funcionan los sensores de altura en las cosechadoras

Los sensores de altura del cabezal detectan la posición de cabezal de la cosechadora.

• Mejoran la calidad de los datos de cosecha al iniciar o detener el registro de los datos de rendimiento en función de la altura de cabezal.
• También ayudan a mantener una altura de corte óptima para diferentes tipos de cultivos y a proteger el cabezal contra daños cuando se trabaja en terrenos irregulares.

Valor añadido para los usuarios de FieldView:

• Durante el mapeo de rendimiento de un mismo campo con varias cosechadoras, de las cuales una no está equipada con sensores de altura.
• Durante el mapeo de rendimiento de un mismo campo con varias cosechadoras, de las cuales una está equipada con Yield Kit pero sin sensores de altura de cabezal.

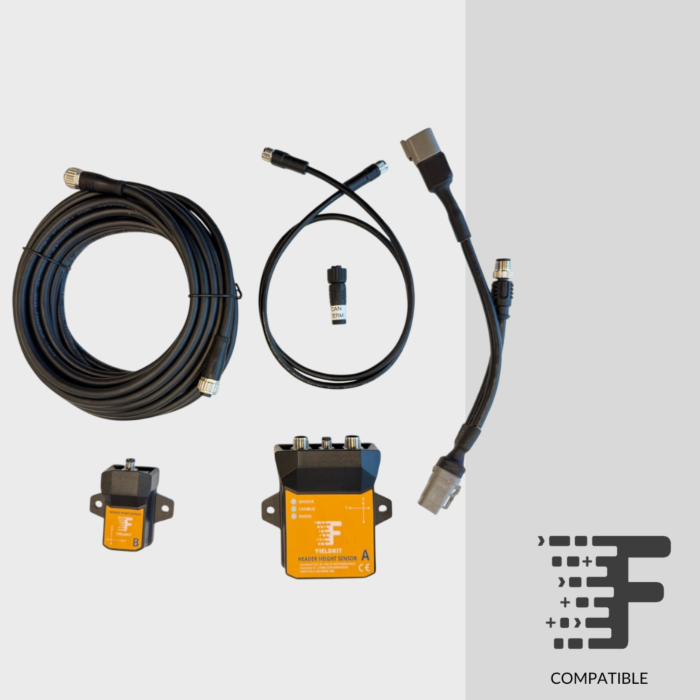

El kit incluye:

• Sensor A: sensor principal
• Sensor B: sensor secundario
• Terminador CANbus M12
• Cable CANbus M12
• Cable del sensor
• Fijación
• Divisor en Y (solo en la versión de actualización)

Funcionamiento:

• Cada sensor contiene una unidad de medición inercial (IMU) que permite determinar la orientación del sensor con respecto al suelo.
• El sensor A se monta en un punto fijo del chasis de la cosechadora, mientras que el sensor B se coloca en el elevador de alimentación.
• El Sensor de altura debe montarse de manera que uno de sus ejes sea paralelo al eje que pasa por el eje delantero de la cosechadora (línea amarilla).
• Una vez calibrado, el ángulo relativo entre el sensor B y el sensor A se utiliza para determinar la altura de cabezal. Gracias a este ángulo relativo, el sistema sigue funcionando incluso cuando la cosechadora sube, baja o trabaja en pendientes.
