Senzor de înălțime al hederului (HHS-7000)

Cum funcționează senzorii de înălțime al hederului pentru combine

Senzorii de înălțime al hederului detectează poziția hederului combinei.

• Îmbunătățesc calitatea datelor de recoltare prin pornirea sau oprirea înregistrării datelor de randament în funcție de poziția hederului.
• De asemenea, ajută la menținerea unei înălțimi optime de tăiere pentru diferite tipuri de culturi și la protejarea hederului împotriva deteriorărilor pe teren accidentat.

Valoare adăugată pentru utilizatorii FieldView:

• La cartografierea randamentului aceluiași câmp cu mai multe combine, dintre care una nu este echipată cu senzori de înălțime al hederului.
• La cartografierea randamentului aceluiași câmp cu mai multe combine, dintre care una este echipată cu Yield Kit, dar fără senzori de înălțime al hederului.

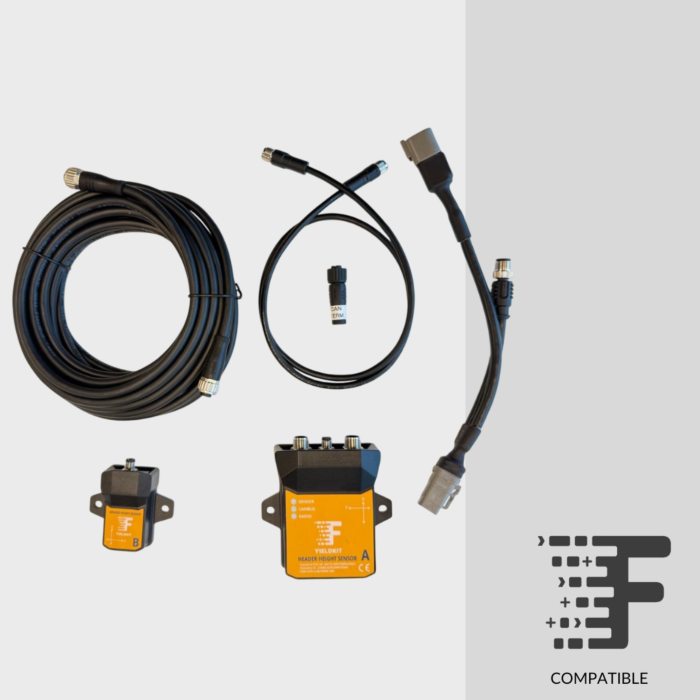

Pachetul conține:

• Senzor A: senzor principal
• Senzor B: senzor secundar
• Terminator CANbus M12
• Cablu CANbus M12
• Cablu senzor
• Fixare
• Adaptor Y (numai pentru versiunea de modernizare)

Funcționare:

• Fiecare senzor conține o unitate de măsură inerțială (IMU) care determină orientarea senzorului față de sol.
• Senzorul A se montează pe un punct fix al șasiului combinei, senzorul B pe elevatorul înclinat.
• Senzorul de înălțime al hederului trebuie montat astfel încât una dintre axele sale să fie paralelă cu axa care trece prin puntea față a combinei (linia galbenă).
• După calibrare, unghiul relativ dintre senzorul B și senzorul A este utilizat pentru a determina înălțimea hederului. Datorită acestui unghi relativ, sistemul funcționează corect chiar și atunci când combina urcă, coboară sau lucrează pe teren în pantă.
